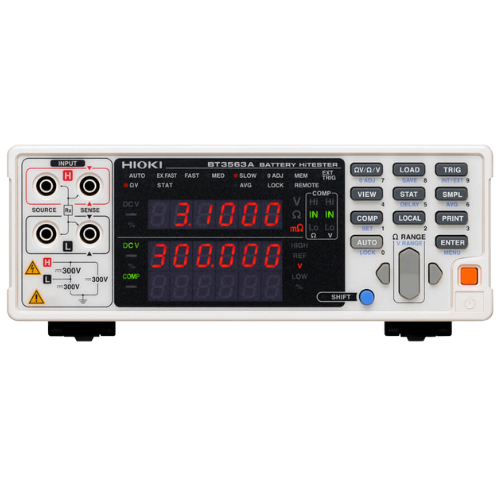

PROBADOR DE BATERÍA HITESTER BT3563A

Medición del rendimiento y la seguridad de la batería mediante resistencia interna (AC-IR) y voltaje de circuito abierto (OCV)

Inspeccione la calidad de las celdas, módulos y paquetes terminados en las líneas de producción. Mida la resistencia interna (AC-IR) y el voltaje de circuito abierto (OCV) para verificar la calidad de la batería. Las celdas producidas en la fábrica de producción de celdas se envían a la fábrica de producción de módulos después de someterse a una inspección de envío. Dado que factores como las vibraciones durante el envío e incluso el paso del tiempo pueden causar defectos, las baterías se someten a una inspección de aceptación antes de ensamblarse en módulos y paquetes.

BT3561A
Celdas pequeñas para motores de potencia, Paquetes pequeños de hasta 60 V
Rangos de medición de voltaje: 6 V/60 V
Rangos de medición de resistencia: 30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ

BT3562A
Celdas grandes para xEV, Paquetes medianos de hasta 100 V
Rangos de medición de voltaje: 6 V/60 V/100 V
Rangos de medición de resistencia: 3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ

BT3563A
Paquetes grandes para xEV, Paquetes grandes de hasta 300 V
Rangos de medición de voltaje: 6 V/60 V/300 V
Rangos de medición de resistencia: 3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ

Reducción de los costes de desarrollo del sistema de pruebas y de las horas de gestión

El nuevo BT356xA ha mejorado drásticamente las tolerancias para la resistencia de línea en comparación con los modelos anteriores. Esta mejora facilita la construcción de sistemas de prueba con una gran cantidad de canales mediante relés. Además, un ciclo de mantenimiento más prolongado para los sistemas en uso significa menos horas de trabajo de mantenimiento. Por último, su capacidad para manejar cables más delgados que con los modelos anteriores* hace que sea más fácil enrutar los cables.
*Se puede utilizar un cable AWG 29 (0,064 mm2) equivalente a 2,2 Ω en
un recorrido de ida y vuelta de 8 m con el rango de 3 mΩ o 30 mΩ.
